35kv負荷開關分類介紹

35kv負荷開關是如今的一種組合式高壓電器，整體的工作原理與一般的斷路器是比較相似的，在結構上面也相對簡單，是由一些隔離開關，熔斷器，熱繼電器以及滅弧裝置等一些部件進行組合的。但是因?yàn)?5kv負荷開關基本都是帶有簡單的滅弧裝置的，所以只能用于接通和分?jǐn)嗾５碾娏鳎荒苡脕韺σ恍┒搪冯娏鬟M(jìn)行分?jǐn)嘧饔?，所以目前也?jīng)常跟高壓熔斷器進行配合使用，用來做短路電流的切斷保護作用。

當然隨著如今市場上對35kv負荷開關的不斷應用，負荷開關的規格型號也是越來越繁多，下面主要給大家介紹幾種不同規格型號的35kv負荷開關的結構特點。

一.35kv壓氣式負荷開關

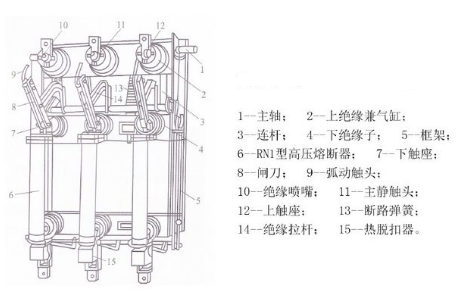

如下圖中我們可以看見，這就是壓氣式負荷開關的外形結構，這款負荷開關的結構是相對比較簡單的，就是在隔離開關的基礎上面設立了一個絕緣子，也就是增加了一個相對比較簡單的滅弧裝置，不僅僅起到了絕緣子的作用，且內部是有一個裝著操動機構主軸傳動活塞的氣缸的，也就是通過在開斷過程中，主軸轉動帶動活塞和氣缸相對運動獲得的壓縮空氣來進行電弧的熄滅操作，達到迅速滅弧的效果，另外就是分閘過程中，電弧的迅速拉長以及本身電流回路當中所具備的電磁吹弧作用都是能夠有效幫助到滅弧。所以這款35kv壓氣式負荷開關只需要提高活塞和氣缸的相對容積，進行壓氣量方面的提升，就能夠非常有效的提高產品的開斷能力，但是這款產品弊端也就是由此帶來的，就是相對的操作功率會比其他的負荷開關來的比較高。

二.35kv產氣式負荷開關

這款負荷開關就是使用固體產氣材料再開斷電弧本身能量的作用下產生氣體從而來進行電弧吹滅的一種開關產品，結構相對比較簡單，如今的應用也是比較的廣泛。

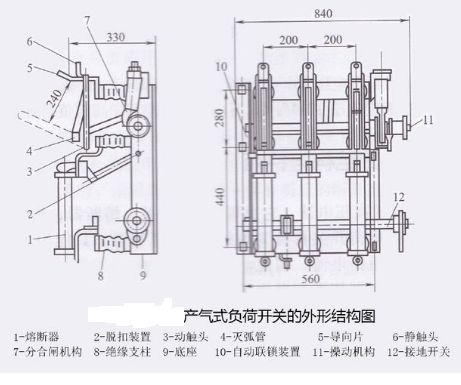

向下圖中這款35kv產氣式負荷開關采用了手動操動機構。也就是在開斷的時候，滅弧材料就會在電弧高溫的作用下產生局部壓力，從而給電弧打來比較強烈的冷卻效果，使電弧被熄滅。當然在負荷開關處在分閘位置情況下的時候，我們可以通過操作棒進行一些向下運動，從而讓產品完成合閘彈簧儲能之后，在通過操作棒進行向上運用，讓合閘彈簧將儲蓄的能量進行釋放，也就是可以通過轉軸以及絕緣拉桿就能帶動產品進行快速合閘操作。而當負荷開關處在合閘位置的情況下，我們進行操作棒的向下運用，脫扣裝置會在操作轉盤的帶動下進行動作，從而讓分閘彈簧進行能量的釋放，負荷開關就會進行快速分閘操作。

三.35kv真空負荷開關

如下圖中所示，一般上35kv真空負荷開關都是由導電回路，絕緣部分以及操動機構這幾部分基本結構組成的，是一款利用真空滅弧室來作為滅弧裝置的負荷開關，且這款35kv負荷開關內部的真空滅弧室的結構相對一般的斷路器來說要來的簡單一點，但是在使用方面非常適合開斷大電流，和進行一些頻繁的操作。

當然這款真空負荷開關存在的缺陷就是在使用方面只可以開斷負荷電流以及一些轉移電流，大部分人可能都不太了解轉移電流，其實轉移電流就是指熔斷器以及負荷開關在轉移時所產生的一些三相對稱電流值，當電流小于該值的時候，首相電流就會由熔斷器進行切斷操作，后兩相就會由負荷開關進行切斷操作。

四.35kvSF6式負荷開關

SF6式負荷開關就是一款采用六氟化硫氣體來作為絕緣和滅弧介質的一款35kv負荷開關，在應用方面主要是利用了旋弧式原理來進行滅弧，雖然結構方面比較復雜，但是因此具備了非常好的開斷電流能力，所以在滅弧性能方面非常的良好。

主要的結構就是如下圖中所示，將所有符合開關的活動部件都密封在一個由不銹鋼焊成的密封箱體內部，在利用密封圈將開關的套管以及軸承來跟箱體進行固定操作，轉軸則是需要采用比較特殊的雙重密封結構。然后在組裝完成之后，將箱體內部的真空全部進行排除充空操作之后，在給內部填充SF6氣體就是整個SF6式負荷開關的結構。

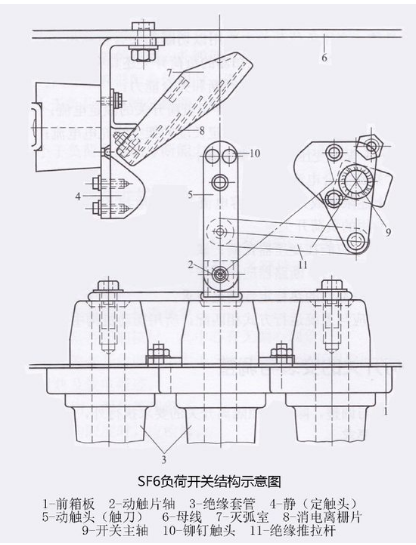

從圖中，我們也可以看出，雖然向我們上面說的整個產品的結構是比較簡便的，但是在很多細節方面的設計是特別重要的，就向6（鍍鎳的銅母線）是完全固定在4（靜觸頭）上面的，在加上5（動觸頭）上面裝了兩個特殊的鉚釘觸頭，這樣的結構設計起到了非常好的潤滑作用，能夠讓觸頭在電流短路的情況下不會被固定住。

另外向圖中7所示的滅弧室其實都是由消電離柵片組成的，所以在開斷情況下所產生的電弧會快速的被滅弧室內部的氣體進行電離，冷卻以及熄滅操作。

當然向一些其他的結構設計都是能夠幫助SF6負荷開關在應用中非常的穩定可靠，能夠使用在一些惡劣環境，比如嚴酷的氣候條件下，都能夠長時間保持穩定的運行，不需要進行后續的維護。

但是相應的，任何產品在使用方面都不會是的較好，這款35kv負荷開關存在的缺陷就是在使用方面，不容易出現故障等現象，但是如果出現的話，向一些漏氣問題，后續的維護是非常麻煩的，需要投入很多的人力物力來進行修復。另外的話就是這款負荷開關相對于其他的幾款負荷開關來說，生產成本是相對比較高一點的，也就是在市場上面的價格是偏高的。

以上就是由巨廣電氣整體提供的關于如今市場上應用比較廣泛的幾款35kv負荷開關的結構特點，希望大家在看完之后，能夠?qū)Υ蠹胰蘸筮x用這款產品的時候有所幫助。
