產品名稱:HXGN15-12六氟化硫型高壓環網柜

產品概述:HXGN15-12(F)、HXGN15-12(F·R)箱式固定交流金屬封閉開關設備用于額定電壓12KV、額定電流630A及以下的環網供電或輻射型供電系統中,尤其適合裝入預裝式變電站作為電力系統的控制和保護。

在線客服 在線商城
產品概述

一、概述

1.1產品概述

HXGN15-12(F)、HXGN15-12(F·R)箱式固定交流金屬封閉開關設備(以下簡稱“開關設備”),用于額定電壓12KV、額定電流630A及以下的環網供電或輻射型供電系統中,尤其適合裝入預裝式變電站作為電力系統的控制和保護。本產品內裝絕緣外殼的FLN36-12D型六氟化硫負荷開關或FLRN36-12D型負荷開關一熔斷器組合電器,具有體積小、重量輕、操作簡便、操作力輕、聯鎖可靠、免維護等特點,是城市電網改造和建設需要的新一代高壓環網柜。

本高壓環網柜符合:GB3906《3~35KV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》,IEC298《額定電壓1KV以上50KV及以下交流金屬封閉開關設備和控制設備》,DLT404《戶內交流高壓開關拒訂貨技術條件》標準。


1.2訂貨須知

高壓環網柜訂貨時須提供下列資料:

1高壓環網柜的主電路方案編號、主結線系統圖、排列圖、平面布置圖。

2輔助回路電氣原理圖、端子排列圖。

3開關設備內電器元件的型號、規格、數量。

4備品、配件的名稱及數量

5有特殊要求情與本公司協商。


二、型號含義

高壓環網柜型號含義


三、高壓環網柜使用條件

正常使用條件下

1周圍空氣溫度:-15℃~+40℃;

2海拔高度:1000m及以下;

3濕度條件:

       日平均值不大于95%水蒸氣壓力日平均值不超2.2kPa。

       月平均值不大于90%水蒸氣壓力月平均值不超1.8kPa。

4地震烈度:不超過8度。

5沒有腐蝕性或可燃性氣體等明顯污染的場所。

注:超出上述正常使用條件時,用戶可與本公司協商。


四、高壓環網柜特點

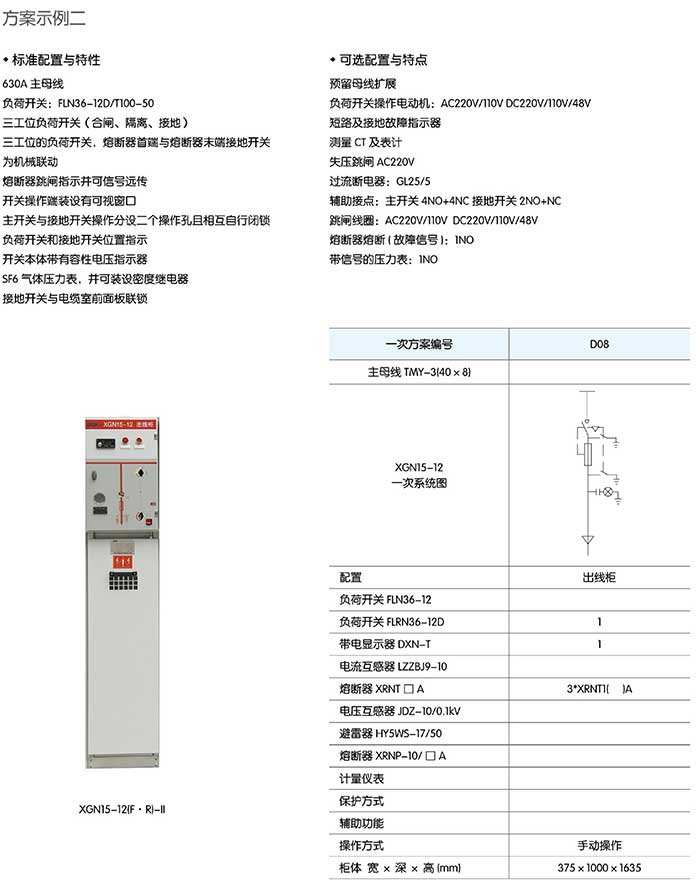

高壓環網柜特點與解決方案
高壓環網柜解決方案
高壓環網柜解決方案3
高壓環網柜解決方案4


五、高壓環網柜主要技術參數

高壓環網柜技術參數


六、機構

6.1產品結構

開關設備由柜體、主開關(SF6負荷開關或組合電器)、接地開關、儀表室、母線及其它電器元器件和輔助元件組成。柜體由敷鋁鋅鋼板經模數化成形組裝而成。柜背后設有泄壓通道,在出現內部故障時保護操作人員。

母線室的母線覆合絕緣,直接連接在負荷開關的接線端子上。三相母線按縱向排列,使得開關設備左右可任意擴展,極易變換其布局。儀表室位于開關設備的上部,室內可裝設電流表、電壓表、指示燈以及電動操作機構等。


6.2外形結構

高壓環網柜外形結構
