一、概述

1.1產品概述

HXGN17-12（F）箱式（固定）交流金屬封閉環網開關設備（以下簡稱環網柜），是消化吸收國外先進技術，結合我國的供電要求，由我廠自行設計研制而成的。適用于城市和電網改造和建設需要的新一代高壓電器產品，內部元件均選用國內目前先進產品。性能完全符合國家有關標準，且具有體積小、重量輕、操作簡單、操作力小、使用安全、維護方便、質量穩定可靠，不會造成火災及爆炸事故占地面積小，可靠墻安裝等特點，經與國內外資料對比分析和專家鑒定，產品主要技術參數已達到當前同類產品水平。

本產品適用于廠礦、住宅小區、高層建筑、學校公園等三相額定電壓10KV環網柜，額定頻率50HZ的配電系統中，作為接受和分配電能之用，可用于環網供電和終端供電。

1.2訂貨須知

訂高壓環網柜時用戶應提供下列資料：

1產品名稱、型號、方案、數量及交貨期限；

2產品柜內所裝電器設備的名稱、型號規格和數量；

3環網柜的排列圖或平面布置圖；

4主母線材料種類可由客戶提出，如無要求則按制造廠標準供給；

5二次回路展開圖；

柜體顏色，如無要求則按制造廠標準供給。

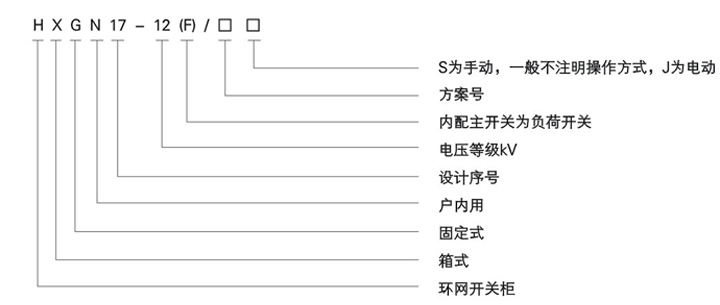

二、型號含義

三、正常使用條件

1環境溫度：上限+40℃，下限-25℃；

2相對濕度日平均值不大于95?月平均值不大于90?

3海拔高度不超過1000米；

4沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
