一、 概述
1.1產品概述

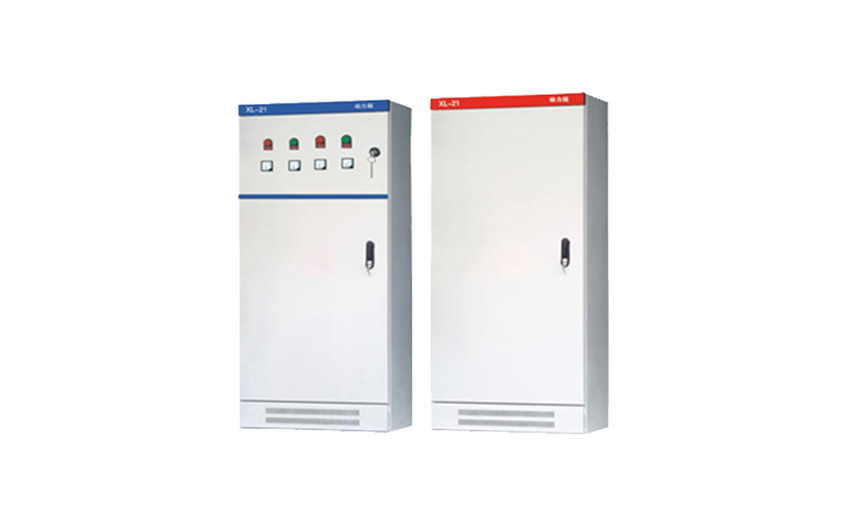

XL-21型動力配電柜適用于發電廠及工礦企業,交流電壓500V及以下的三相三線、三相四線、三相四線、三相五線制系統,作動力照明配電之用。
XL-21型動力配電柜系戶內裝置,靠墻安裝,屏前檢修。
1.2 訂貨須知
用戶訂貨時應提供以下資料:
1、 產品的全部型號(包括主電路方案號和輔助電路方案號);
2、 主電路系統圖,柜體的平面排列圖;
3、 輔助電路電氣原理圖;
4、 柜內元器件清單(主母線規格);
5、 柜體顏色(如無要求,則按淺駝灰色供貨);
6、 柜體尺寸(如無要求,則由我公司根據情況自定)。其它與產品正常使用條件不符的特殊要求。

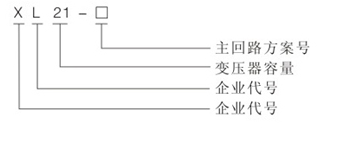

二、型號和含義
三、使用環境條件
1. 環境溫度:-50°C~+40°C,且24H內的平均溫度不超過+36°C;
2. 海拔高度:不超過2000m;
3. 相對濕度:在周圍空氣濕度為+40°C時不超過50%;在較低濕度下可以有較高的相對濕度(如:+20°C時為90%),考慮到溫度的變化允許產生適度的凝霜;
4. 設備安裝時與垂直面的傾斜度應不超過5°,設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。
動力配電柜和普通配電柜的區別
巨廣電氣發現很多用戶對于動力配電柜和普通配電柜的區別不了解,總感覺我買普通配電柜就可以了何必多花錢買動力配電柜呢?
1、定義上的區別
首先動力配電柜和普通配電柜在定義上就有很大的區別,普通配電柜的定義就是普通分配電能使用的柜體,而我們的動力配電柜是為電氣設備正常運行提供動力的電器組合柜體(其中包括變頻器、接觸器和變壓器等等);
2、作用上的區別
普通配電柜可對電氣設備進行電能的控制和配電使用,并且對一般的漏電、過載和短路起到一定的保護作用。而動力配電柜在為電氣設備提供電源的同時并對其進行檢測,在傳統配電柜的電能分配和保護的基礎上多出了用電設備的監控等功能,可以讓用戶更加直觀、準確的了解電氣設備的運行參數和情況;
3、用途上的區別
普通配電柜大家在小區、車間、工廠、學校、醫院和各種機關樓等隨處可見,而動力配電柜一般都安裝使用在配電室和變電站處,所以普通配電柜和動力配電柜在用途上區別是很大的。
以上就是動力配電柜廠家為大家介紹的普通配電柜和動力配電柜的區別,希望大家在需要安裝使用動力配電柜的地方不要用普通配電柜去代替,簡單地說動力配電柜具有電力供應、保護和監控的完整系統并承載的電流也大得多,大家如需購買、詢價等請聯系巨廣電氣。
四、主要技術參數
序號 | 名稱 | 單位 | 數據 |
1 | 主電路額定電壓 | V | AC380 |
2 | 輔路電路額定電壓 | V | AC220,AC380 |
3 | 額定頻率 | Hz | 50 |
4 | 額定絕緣電壓 | V | 660 |
5 | 額定電流 | A | ≤800A |
4.1 驗收、安裝、高度、注意事項見使用說明書
產品到貨后,首先應檢查包裝是否完整無損,發現問題應及時通知有關部門查找原因,對于不立即安裝的產品,應根據正常使用條件的規定,置于適應的場所。
4.1.1. 產品安裝基礎槽鋼的螺栓用戶自備,基礎槽鋼與柜體連接孔。
4.1.2 產品在安裝完畢后,投入運行前進行檢查與試驗:
A、 檢查柜體被復層漆膜有無脫落:柜內是否干燥、清潔;
B、 檢查主要電器及輔助接點的通斷是否可靠、準確;
C、 檢查主要元件的選型、接線原理是否與原理圖圖樣相符;
D、 用500V兆歐表絕緣值不得低于1M,測量時注意斷開不能承受電壓及電子元件接線。
4.1.3 使用注意事項
低壓空氣斷路器等,經多次合、分后,會使主觸頭局部燒傷和產生碳類物質,使接觸電阻增大,應定期對萬能式低壓空氣斷路器按其說明書要求進行維護和檢修。

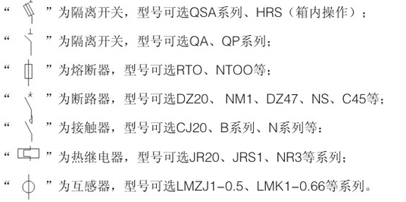

4.2 主回路方案表
以上產品型號均可由用戶另行指定。
五、產品結構
XL-21型低壓動力配電柜系戶內靠墻安裝,單面前開門的配電裝置。其基本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄,作為電源切斷與接通操作之用,箱門上可裝設操作按鈕,指示燈及顯示儀表,打開箱后,配電箱內部設備全為敞露,便于檢修維護。本配電箱裝有空氣斷路器,熔斷器作為短路保護外,還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘,確保殼體與地連接可靠。
動力配電柜運行注意事項
1.動力配電柜在正常工作情況下,也就是在幫助設備正常運行的時候,所有操作人員都不能私自操作板上的開關。
2.動力配電柜在一開始發電機組啟動的時候,需要利用動力屏開關進行緩慢加速,切記不要過快的加速,會讓設備后續的運行十分不穩定,直到緩慢加速到能夠正常發電的情況的時候,然后在確認了電壓和頻率全都滿足標準情況下的時候,才可以合閘送電。
3.配電柜在正式進行配電的工作狀態之后,上面我們也說了不能私自操作開關,在這里還要跟大家說一下,空氣斷路器的閉鎖開關在運行的時候也不能隨意操作,只有在緊急情況,確認符合條件的時候才可以特殊使用。
4.如果設備內部的發電機需要并聯運行的時候,要檢查并車條件的要求和規定是否全都已經滿足標準的情況下才可以啟動操作,如果出現并車失敗等情況,需要重新檢查條件,確認全部無誤之后,方可再次啟動。
5.設備需要停止運行的時候,首先需要先將發電機負荷給切斷之后,在讓設備進行一段時間的空載停車,才可正式結束設備的運行,不可以直接讓設備在帶負荷的情況下,直接進行停機操作,是非常危險的一種操作。
6.設備在進行交插岸電的時候,需要首先將岸電屏以及各類動力開關全部切斷,然后才可以對設備當中的一些接線以及相序的正確性進行一定的檢查,全部檢查完成之后,在進行岸電的轉換工作,在進行岸電的轉換操作的時候,嚴禁設備帶負荷操作運行。
7.設備在運行使用的過程當中,操作人員需要定期對設備進行檢查維護,向一些清潔保養工作更是非常重要的,只有這樣操作,才能保持設備的穩定性,讓設備在運行的過程中能夠保持非常良好的工作狀態。
8.操作人員在進行設備的操作過程當中,特別是進行配電板這類操作,一定要嚴格按照操作標準,在操作的時候集中思想,認真仔細的操作,要不然非常容易發生一些意外事故,出現一些無法挽回的損失。
9.操作人員需要經常性的對配電柜的工作狀態進行檢查,確認設備內部的電力是處于充足的情況下的,這樣才能保證設備的運行是穩定正常的,我們也可以通過儀表來檢查設備的工作狀態。
10.最后就是設備在使用運行的過程當中,所有的開關都應該處于接通的狀態,這樣才能夠保證設備能夠隨時投入應用,在一些緊急情況下的配點是非常的及時的。
11.操作人員對配電柜進行操作的時候,都應該記住以上的10點注意事項,這樣才能夠真正做到設備的安全穩定可靠的運行,給電力系統提供非常穩定可靠的供電效果。

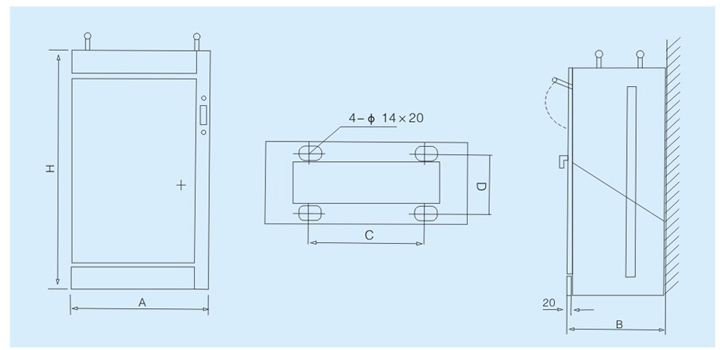

六、 柜體外形尺寸及安裝尺寸
A | B | C | D | H |
700 | 470 | 500 | 400 | 1700 |
700 | 370 | 500 | 300 | 1700 |
600 | 370 | 400 | 300 | 1600 |
800 | 370 | 600 | 300 | 1700 |
800 | 470 | 600 | 400 | 1800 |
