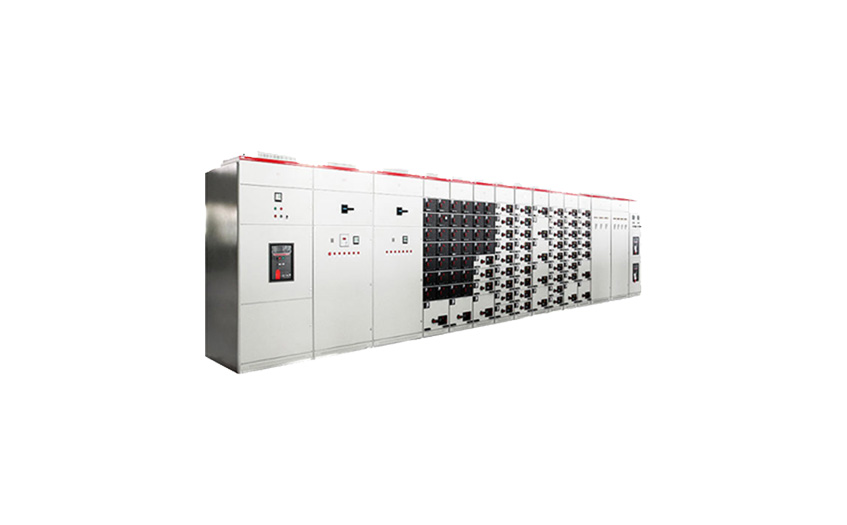

一、概述

本系列低壓抽出式開關柜是一種用標準模件由工廠組裝（FBA）的組合式柜型，其技術已達到先進水平。

本系列低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所、作為交流50-60Hz，額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配及控制之用。本裝置符合GB72511《低壓成套開關設備》及JB/T9961《低壓抽出式成套開關設備》國家專業標準，并符合IEC439-1、VDE0660第五部分等專業標準。

二、使用條件

正常使用環境條件

1. 周圍空氣溫度不高于+40°C，不低于-5°C，并且24h內其平均溫度不高于+35°C；

2. 天氣條件：空氣清潔，相對濕度在溫度為+40°C時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20°C時為90%，但應考慮到溫度變化，有可能會偶然地產生凝露；

3. 海拔高度不超過2000m；

4. 本裝置適應于以下溫度的運輸和儲存過程：-25°C至+55°C的范圍之間，在短時間內（不超過24h）可達+70°C，在這些溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作；

5. 如果上述使用條件不能滿足時，應由用戶和制造廠協商解決；

6. 當本裝置使用于海上石油站采平臺和核電站時，應另行簽訂技術協議。

三、基本技術參數

3.1電氣性能

3.2防護等級

符合IEC529、DIN40050標準

IP30  對大于2.5mm固體防護

IP40  對大于1.0mm 固體防護

IP54對塵埃和任意方向噴濺作防護

（訂購IP54防護等級時應與制造廠協商）

四、產品結構

4.1柜體結構

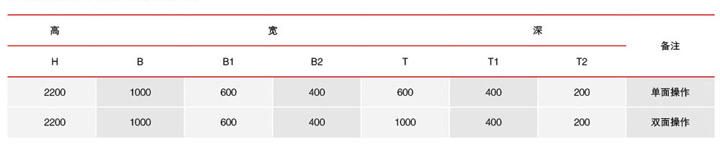

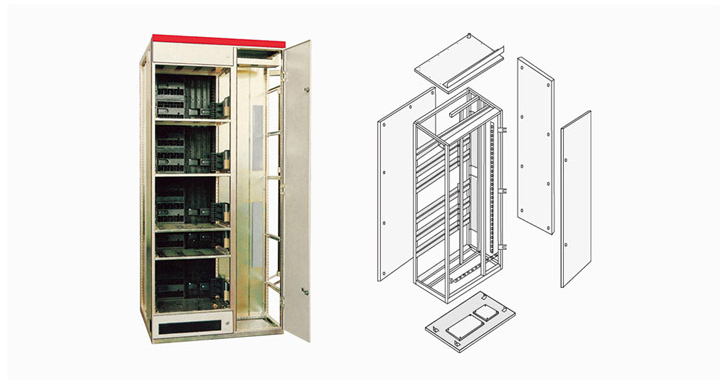

開關柜柜體基本結構是由C型型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅純化處理。四周門板，側板則作高壓靜電噴塑。柜體基本結構見圖1所示：柜體基本尺寸見圖2，表1、表2 。

4.2開關柜類型

1. 動力配電中心柜（PC）：可采用Emax、3WN、AH、ME等系列等斷路器。

2. 電動機控制中心柜（MCC）：由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。功率因數自動補償柜（帶有手動、自動及運動功率因數補償裝置）

A動力配電中心（PC）柜

B 電動機控制中心（MCC）柜

C型型材組成的柜架結構（圖1）

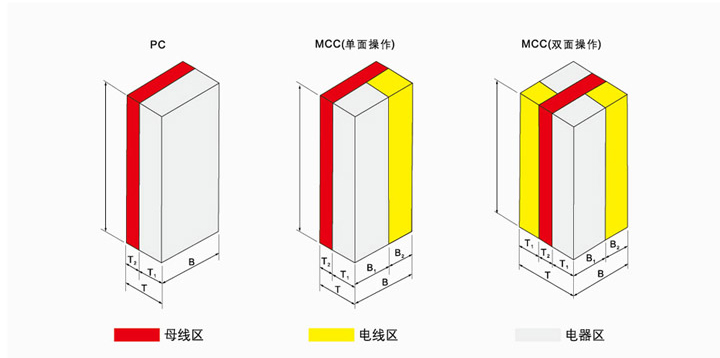

柜體示意圖（圖2）

4.3柜體的分區設計

1. 動力配電中心（PC）

（1）.pc柜內分割成三個隔室；水平母線隔室；在柜的后部；功能單元隔室；在柜前上部或柜前左邊；

（2）.分割措施：水平母線隔室和功能單元隔室、之間用鋼板分割。控制回路隔室與功能單元隔室之間用阻燃型聚苯醚塑料罩殼分隔。

（3）.柜內安裝的框架式斷路器，均能在關門狀態下實現柜外手動操作，觀察斷路器的分合閘狀態和根據操作機構與門的位置關系，判斷出斷路器在試驗位置還是在工作位置。

（4）.主電路與輔助電路之間設計成分隔結構，儀表、信號燈和按鈕等組成的輔助電器單元，均安裝于塑料板上，板后用阻燃型聚氨脂發泡塑料做成的罩殼與主電路分離。

2.抽出式電動機控制中心和小電流的動力配電中心（MCC）

抽出式MCC柜內分成三個隔室，即柜后的水平母線隔室，柜前部左邊的功能單元隔室，柜前部右邊的電纜隔室。水平母線隔室與功能單元隔室之間用阻燃型發泡塑料制造的功能板分隔，電纜隔室與水平母線隔室、功能單元隔室之間用鋼板分隔。

MCC（電動機控制中心）的抽屜分為以下5種：

8E/4:高200×寬150×深400mm

8E/2:高200×寬300×深400mm

8E:高200×寬600×深400mm

16E:高400×寬600×深400mm

24E:高600×寬600×深400mm

3.后出線開關柜結構

為減少開關柜排列寬度而設計的后出線，開關柜的主母線水平安裝在開關柜的頂部，柜的后半部為電纜室，進出線電纜均在柜后電纜室連接。開關柜的正面為裝置小室，安裝開關設備的功能單元。 該系統設計將開關柜側面的電纜室移至后關柜，大大減少了開關柜的排列寬度，以進一步滿足變電所空間布置的要求。

饋電柜柜寬600mm，深1000/1200mm，頂部為獨立的主母線室，與裝置室隔離。正面裝置小室有效安裝高度為72E（E=25mm），經多功能板與后部電纜室隔離，充分利用了開關柜的安裝空間，結構緊湊，單元配置靈活。背面電纜室?guī)чT，安裝及維護方便。進線柜的寬度按進線單元的框架電流確定，推薦寬度為400/600/800/1000mm，柜深1000mm。

母線系統

開關柜可配置二組主母線，安裝在開關柜的后部母線室。二組母線可分別安裝在柜后上部和下部。根據進線需要，上下二組 母線可分別采用不同或相同截面的材料。二者既可單獨供電，也可并聯供電，或可用作后備電源。

配電母線（垂直母線）組裝在阻燃型塑料功能板中，通過特殊接件與主母線聯接。既可防止電弧引起的放電，又能防止人體接觸，柜內沒有獨立的PE接地系統和N中性導體。二者貫穿整個裝置，安裝在柜前底部及右側。各回路接地或接零都可就近聯接。整個母線系統安裝見圖3所示。柜架結構件全部采用自攻螺釘聯接，具有較高的接地可靠性。

中性母線和中性保護母線平行地安裝在功能單元隔室的下部和垂直安裝在電纜室中。N線與PE線之間如用絕緣子相隔，則N線與PE線分別使用，若二者之間如用導體短接，即成PE/N線。

保護接地系統

裝置的保護電路由單獨裝設的并貫穿于整個排列長度的PE線（或PE/N線）和可導電的結構件二部分組成。裝置中金屬結構件，除外表的門和封板外，其余都經過鍍鋅處理，在結構件的連接處，都經過精心設計，使其能通過一定的短路電流。
