一、概述

1.1產品介紹

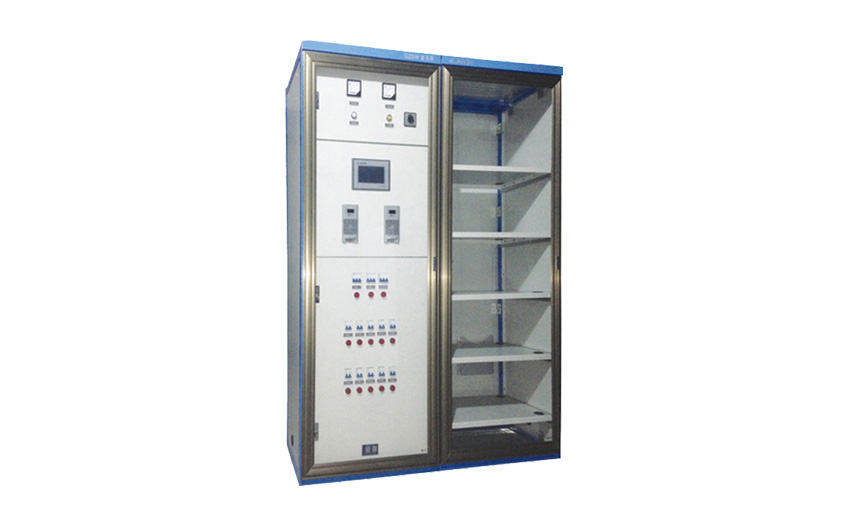

GZDW-A系列電力直流操作電源系統，是我公司自行研制、**的新一代電力直流操作電源。適用于各大、中型發電廠，500KV及以下大、中型變電站、水電站，以及其他使用直流設備的用戶（石化、礦山、冶金、鐵路等）。本產品各項性能指標均達到并超過DL/T459-2000《電力系統直流電源柜訂貨技術條件》的標準。

1.2基本功能

作為高壓斷路器直流操作機構的開關分、合閘，繼電保護、自動裝置，信號裝置等使用的操作電源及事故照明和控制用直流電源。具有電池智能管理、系統參數設置、直流參數檢測，系統故障聲光告警、控母自動穩壓、電池智能管理等功能。

二、產品特點

系統采用模塊化設計，N+1熱備份方式，多個模塊并行工作；

充電模塊采用先進的功率因數校正技術和LLC諧振型DC/DC變換技術，在全負載范圍內真正實現軟開關。電壓失真度小、效率高、穩壓穩流精度高、紋波系數小、穩定可靠；

所有元器件均采用或國內優質名牌產品，質量可靠，性能優異；

采用硬件低壓差自主均流技術，模塊間均流不平衡度≤±3%；

系統具有先進的蓄電池智能化管理技術，實現電池充放電及維護自動管理和蓄電池在線溫度監測，延長電池使用壽命，減少維護量；

智能化散熱方式，微壓防塵潔凈風道，減少灰塵的積累，大大延長風扇的使用壽命，從而保障整個設備的可靠性；

極寬的交流電壓輸入范圍：AC380V±20%,電網適用性強，在電力供應不穩定地區亦能可靠工作；

系統可選擇兩路交流自動切換輸入，主從備份，可靠性高；

整流模塊具備完善的自保護功能：輸出過壓、輸出限流、短路、過溫、過流保護，故障報警等；

監控單元采用7英寸彩屏，全新組態軟件，32位真彩顯示，刷機速度快、操作直觀、可長期工作在長亮狀態。或采用液晶屏，中文菜單，按鍵操作簡單方便；

標準RS232、RS485接口，支持多種通訊規約，可實現“四遙”功能及無人值守；

提供2路告警干接點輸出，接點容量為：220Vdc/500mA，250Vac/5A。滿足現場聯接電站RTU或電廠DCS；

可靠的防雷和高度的電氣絕緣防護措施，確保系統和人身安全；

獨特的屏柜系統散熱技術，通過溫度監測和智能散熱系統結合的方式，大大改善屏柜內所有設備的運行環境溫度。
